Монтаж клиновидной теплоизоляции ТЕХНОНИКОЛЬ: технология и этапы работ

Общие сведения о уклонообразующем слое на кровле

Для чего нужны уклоны на кровле

Уклоны служат для отвода осадков с крыши. Для полного отвода с поверхности кровельного ковра воды по наружным и внутренним водостокам рекомендуется соблюдать уклон не менее 1,5%.

В качестве уклонообразующего слоя могут быть использованы:

• засыпные утеплители (керамзитовый гравий, перлит и прочее),
• легкие бетонные смеси (пенобетон, керамзитобетон, перлитобетон),
• цементно-песчаные составы,
• клиновидные плиты утеплителя.

Формирование уклона кровли из керамзитового гравия

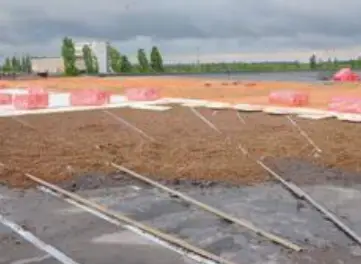

На основание устанавливаются маячные рейки по выверенным нивелиром отметкам с шагом 2–3 м.

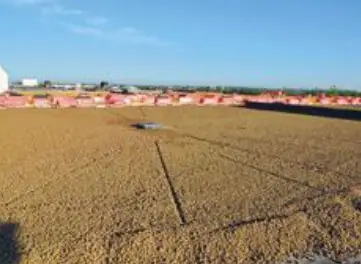

Далее материал засыпается и выравнивается по маячным рейкам.

По уклонообразующему слою укладывается армирующая сетка из проволоки Вр3 размером ячейки 150×150 мм и выполняется стяжка из цементно-песчаного раствора.

Устройство уклонообразующего слоя из клиновидных плит ТЕХНОНИКОЛЬ

Самым быстрым и наиболее удобным способом создания уклона является применение клиновидных плит теплоизоляции с заданным уклоном. Уклонообразующие плиты ТЕХНОНИКОЛЬ не следует рассматривать как альтернативу теплоизоляционным плитам.

Фиксацию клиновидных плит выполняют таким же способом, как и теплоизоляционный слой.

Клиновидные плиты для формирования основного уклона на кровле:

• Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF SLOPE 1,7%
• Минераловатные плиты ТЕХНОРУФ Н ПРОФ КЛИН 1,7%
• Плиты из пенополиизоцианурата LOGICPIR СХМ/СХМ SLOPE 1,7%

Плиты из набора «А» и «В» создают основной уклон на кровле от ендовы до конька равный 1,7%. Плиты укладывают на верхний слой основной теплоизоляции.

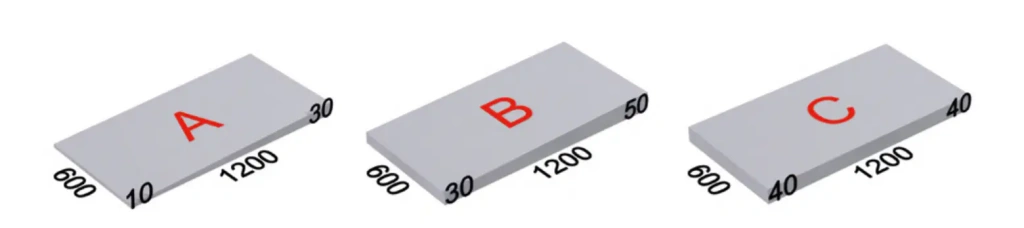

Плиты XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE 1,7% и LOGICPIR СХМ/СХМ SLOPE 1,7 %

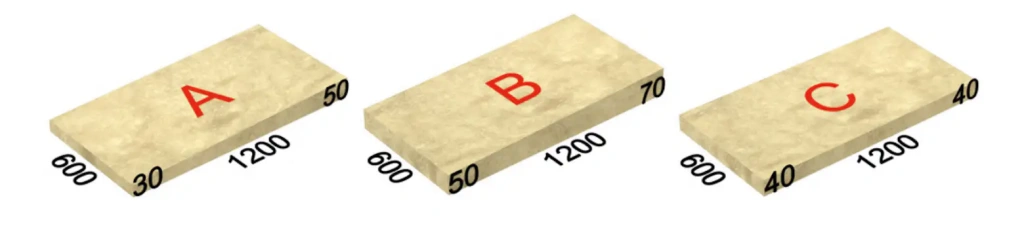

Плиты ТЕХНОРУФ Н ПРОФ КЛИН 1,7%

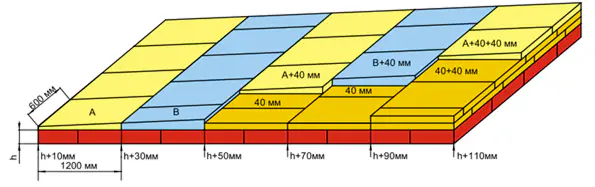

Уклон начинают собирать от низшей точки кровли — от воронки, ендовы или свеса.
В качестве доборной плиты, при формировании уклона, используют плиты толщиной 40 мм.

Устройство основного уклона

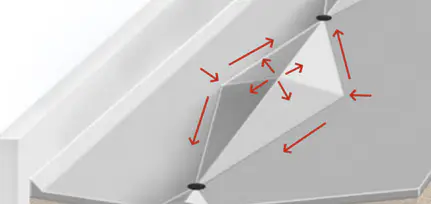

Для формирования разуклонки между воронками в ендовах, контруклон от парапета, зенитных фонарей, вентиляционных шахт и прочих элементов применяются плиты:

• Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF SLOPE 3,4% и 8,3% (предназначены для устройства разуклонки между воронками в ендовах, контруклонов на кровле с основным уклоном более 3%).
• Минераловатные плиты ТЕХНОРУФ Н ПРОФ КЛИН 4,2%.
• Плиты из пенополиизоцианурата LOGICPIR СХМ/СХМ SLOPE 3,4%.

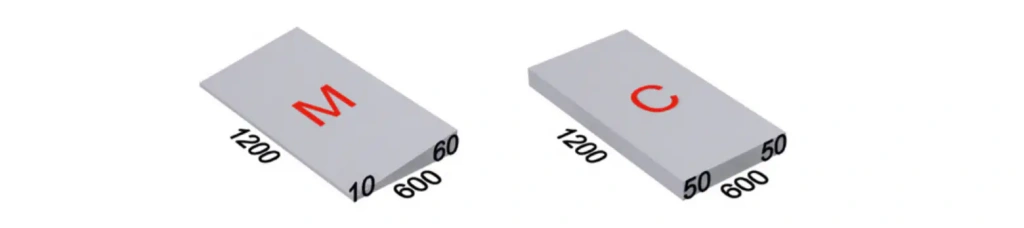

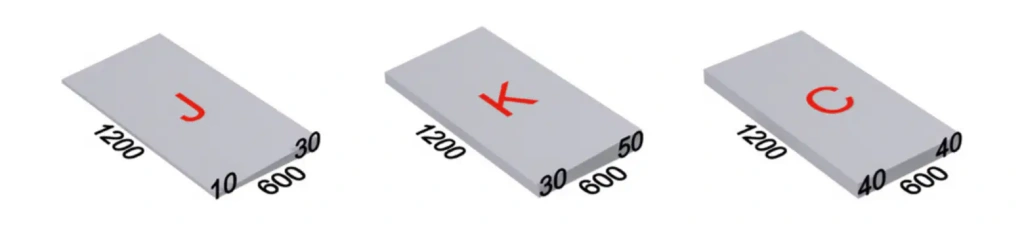

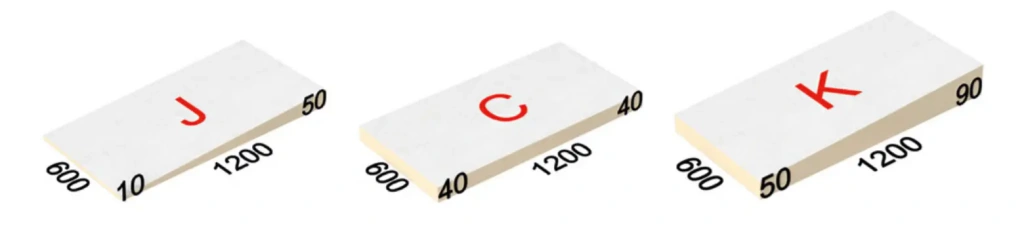

Плиты XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE 3,4% (элементы J, К, C) и 8,3% (элемент М, C)

Плиты LOGICPIR СХМ/СХМ SLOPE 3,4 % (элементы J, С, K)

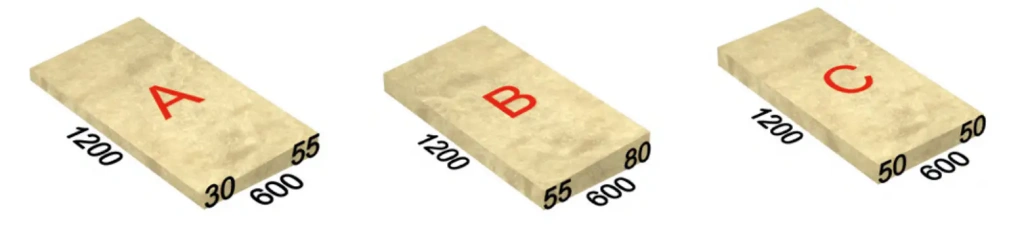

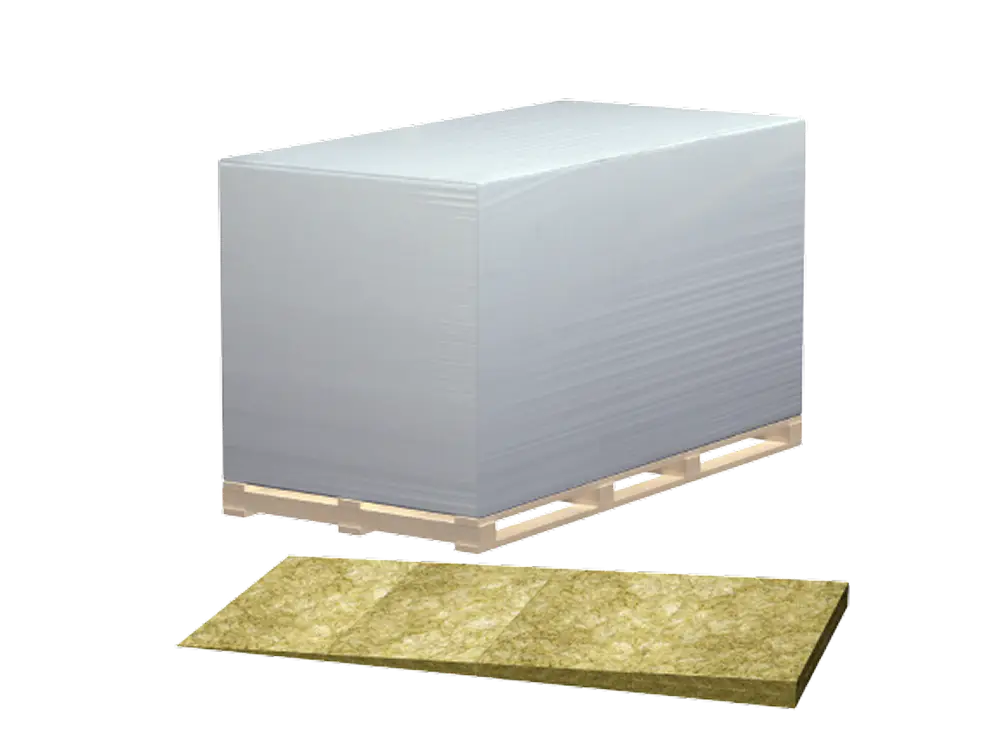

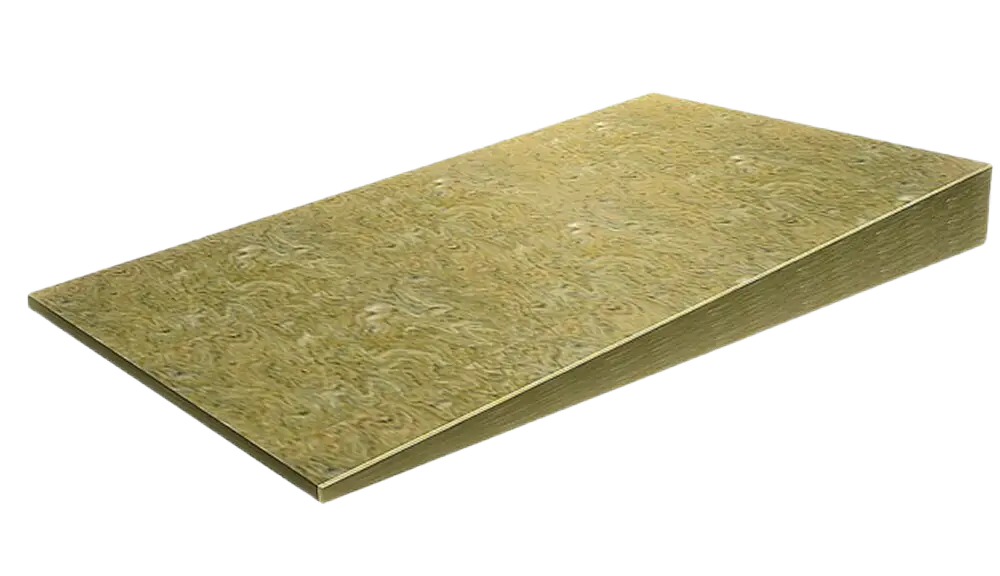

Плиты ТЕХНОРУФ Н ПРОФ КЛИН 4,2 % (элементы А, В) и доборная плита (элемент С)

При использовании плит XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE 3,4% первый ряд укладывают плитами «J», второй — плитами «К».

Далее, если требуется, установите доборную плиту из экструзионного пенополистирола толщиной 40 мм и повторяйте раскладку плит: сначала ряд плит «J», затем ряд плит «К».

При использовании плит LOGICPIR СХМ/СХМ SLOPE 3,4 % первый ряд укладывают плитами «J», далее, установите доборную плиту из плит PIR толщиной 40 мм и повторяйте укладку элементов «J».

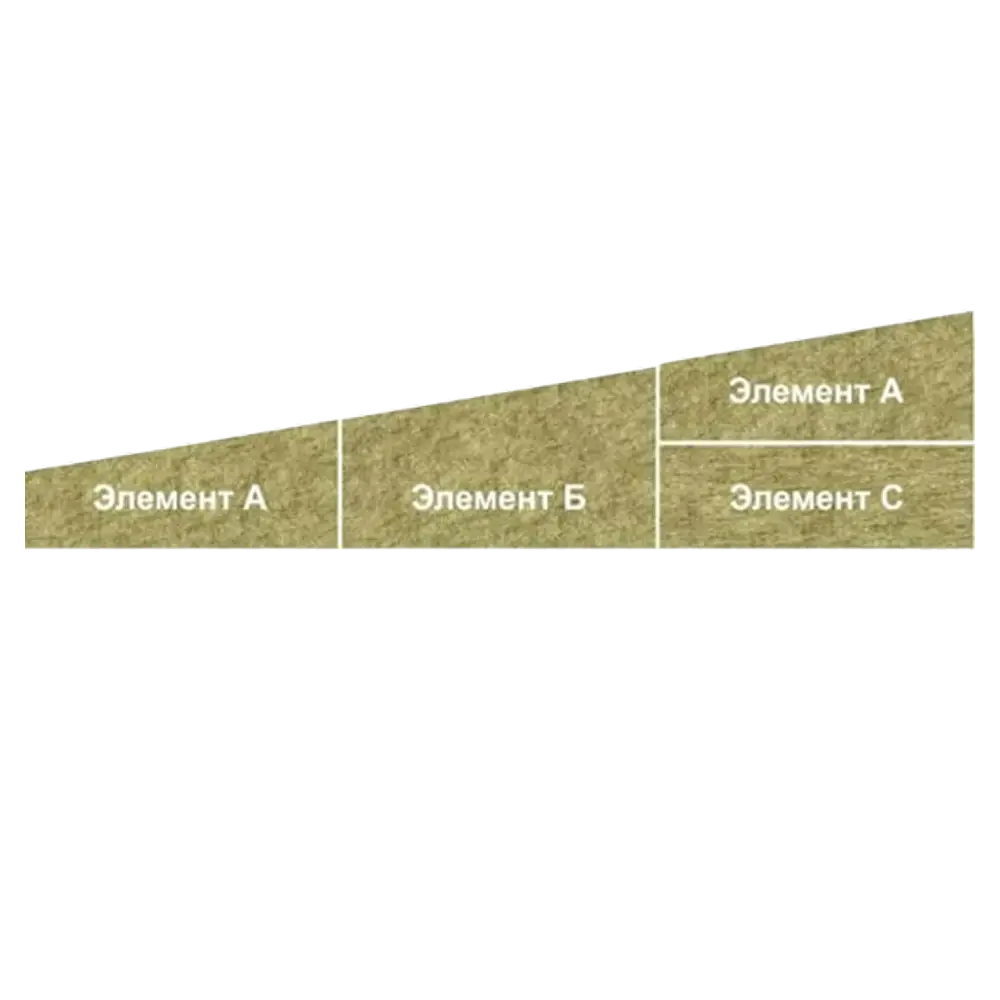

При использовании плит ТЕХНОРУФ Н ПРОФ КЛИН 4,2 % первый ряд укладывают плитами «А», второй — плитами «В».

Далее, если требуется, установите доборную плиту элемент «С» толщиной 40 мм и повторяйте раскладку плит: сначала ряд плит «А», затем ряд плит «В».

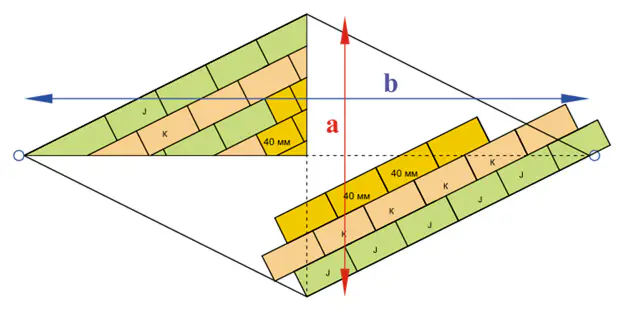

Основываясь на опыте расчетов в проектно-расчетном центре, мы разработали следующую таблицу, которая позволяет подобрать оптимальное соотношение сторон ромба а:b (см. рис. ниже), а также удовлетворяем нормативным требованиям. Рекомендуем использовать ее в работе.
