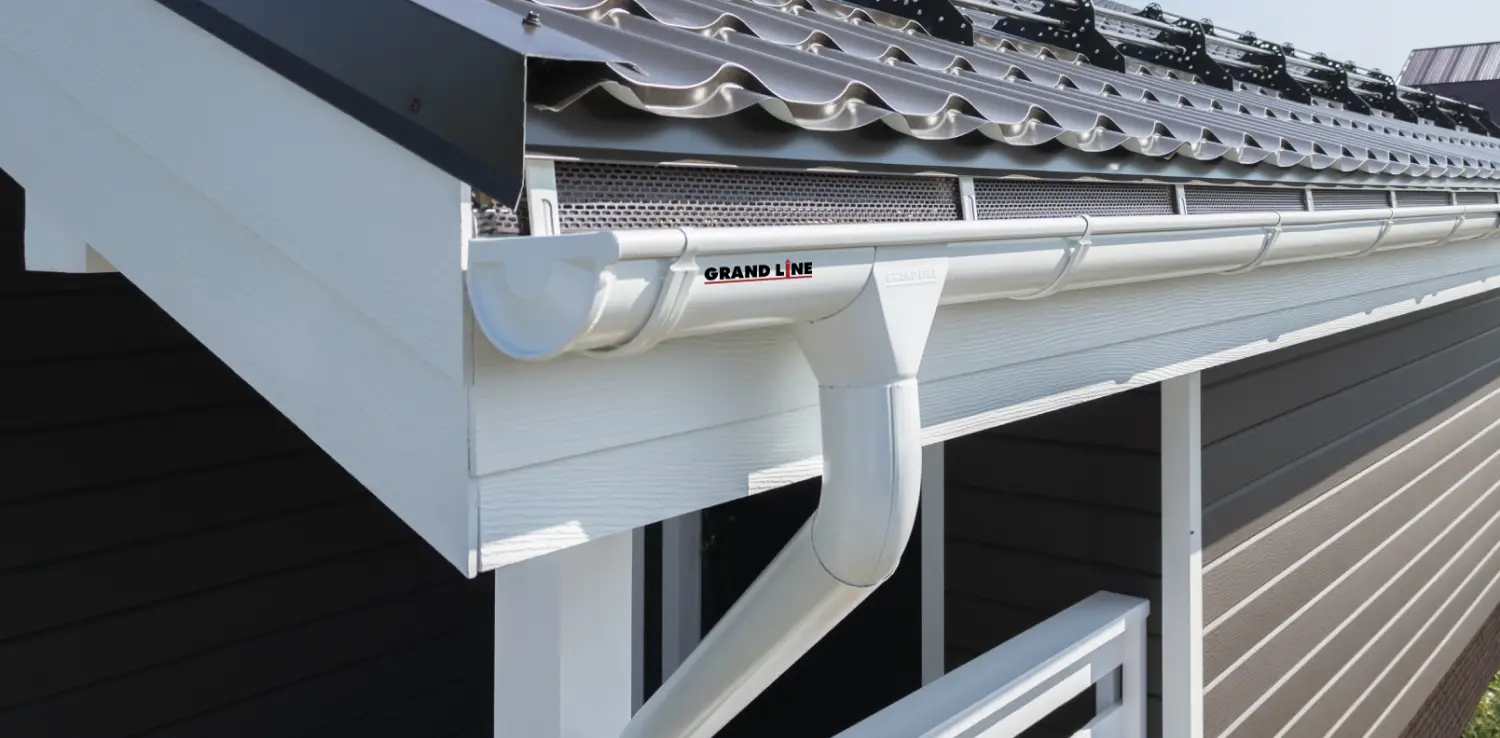

Инструкция по расчёту водосточных систем 125x90,150x100
Расчёт углов жёлоба

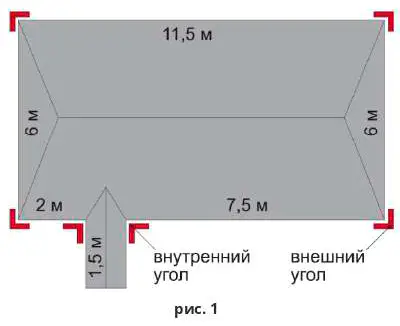

Количество углов жёлоба равно количеству углов кровли. В нашем примере (рис. 1) 4 внешних и 2 внутренних угла.
Расчёт количества жёлобов

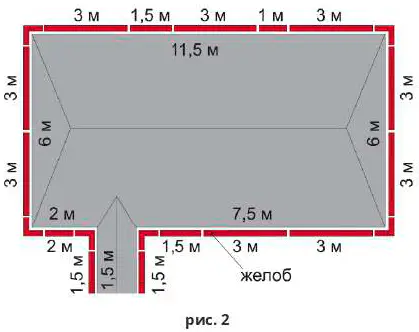

Стандартная длина желоба — 3 м. Измерьте периметр дома по карнизу, разделите его на длину желоба и округлите результат до целого в большую сторону. В нашем примере (рис. 2) получилось 12 желобов, три из которых мы разрезали.
Расчёт количества соединителей жёлобов и заглушек
Если система замкнутая, то количество соединителей равно количеству элементов (желобов + углов).

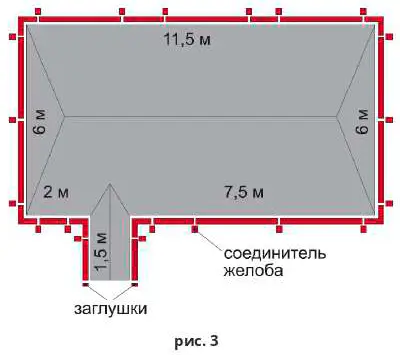

Если система не замкнутая, то из общего количества элементов (желобов + углов) нужно вычесть 1. В нашем примере (рис. 2) незамкнутой системы используется 21 элемент, следовательно потребуется 20 соединителей (рис. 3). Заглушки ставятся по краям желобов (рис. 3).
Расчёт количества крюков
Длинные крюки желоба устанавливаются с шагом 0,6–0,9 м, короткие крюки — с шагом 0,5 м. При большем расстоянии система может не выдержать снеговой нагрузки зимой.

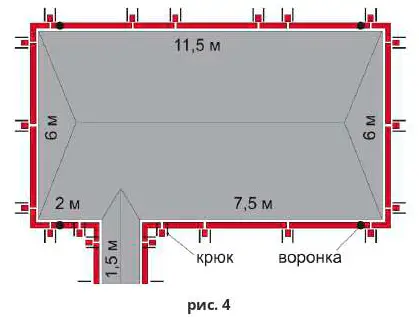

Количество крюков рассчитывается по формуле: n = nдоп + L/b, где L — расстояние между первым и последним крюками, b — расстояние между крюками, nдоп — дополнительные крюки, которые обязательно устанавливаются на концах желоба, а также с обеих сторон в местах стыка желобов и желобов с углами (рис. 4).
Расчёт количества воронок
Для водосточной системы 125x90:
Одна воронка собирает воду с 70–94 м2 кровли, но не более, чем с 10 п.м. жёлоба. То есть расстояние между воронками не должно превышать 10 п.м.
Для водосточной системы 150x100:
Одна воронка собирает воду со 133–178 м2 кровли, но не более чем с 15 п.м. жёлоба. То есть расстояние между воронками не должно превышать 15 п.м.
В нашем примере рационально использование системы 125x90. Расчёт количества воронок:
(12 желобов × 3 м) + (6 углов × 0,5 м) = 39 м.
39 м / 10 м = 3,9
Округляем до целого в большую сторону = 4 воронки (рис. 4).
Расчёт количества труб
Для расчёта количества труб необходимо высоту здания до карниза поделить на длину трубы (стандартные длины — 3 и 1 м) и умножить на количество воронок.
Расчёт количества колен трубы
Если стена не имеет выступов более 3 см, то потребуется всего 2 колена трубы и 1 колено стока.
Расчёт количества кронштейнов трубы
Расстояние между кронштейнами должно быть не более 1 м, но не менее 2 шт. на каждую трубу. В первую очередь кронштейны устанавливаются в местах стыков труб между собой и с коленами. Один кронштейн может использоваться для двух труб в месте их стыка.
