Модульные ограждения Grand Line Estet

Модульные ограждения Grand Line Estet

Долговечность при относительно невысоких затратах

Монтаж ограждения Estet не требует применения сварки - собирается как конструктор. Это обеспечивает сохранность защитных слоёв металла - слой цинка и полимерный слой, т.е. обеспечивает долговечность и привлекательный внешний вид надолго.

Качество материалов - залог долговечности

Элементы ограждения выполнены из горячеоцинкованной холоднокатаной стали толщиной от 0,5 до 1,4 мм. Ограждение собирается с помощью саморезов с EPDM резиновым уплотнителем (кровельные саморезы) для предотвращения коррозии в местах крепления.

Гарантия на технические характеристики 20 лет!

Гарантия на сохранность внешнего вида 10 лет! На элементы ограждений, имеющие полимерное покрытие.

Покрытия и цветовая гамма:

• Порошковая окраска: Двусторонний полиэстер (RAL 3005, 6005, 7024, 8017, RR 32)

Комплектации и Размеры

• Профнастил С21
• Профнастил Н60
• Estet
• Milan
• Texas

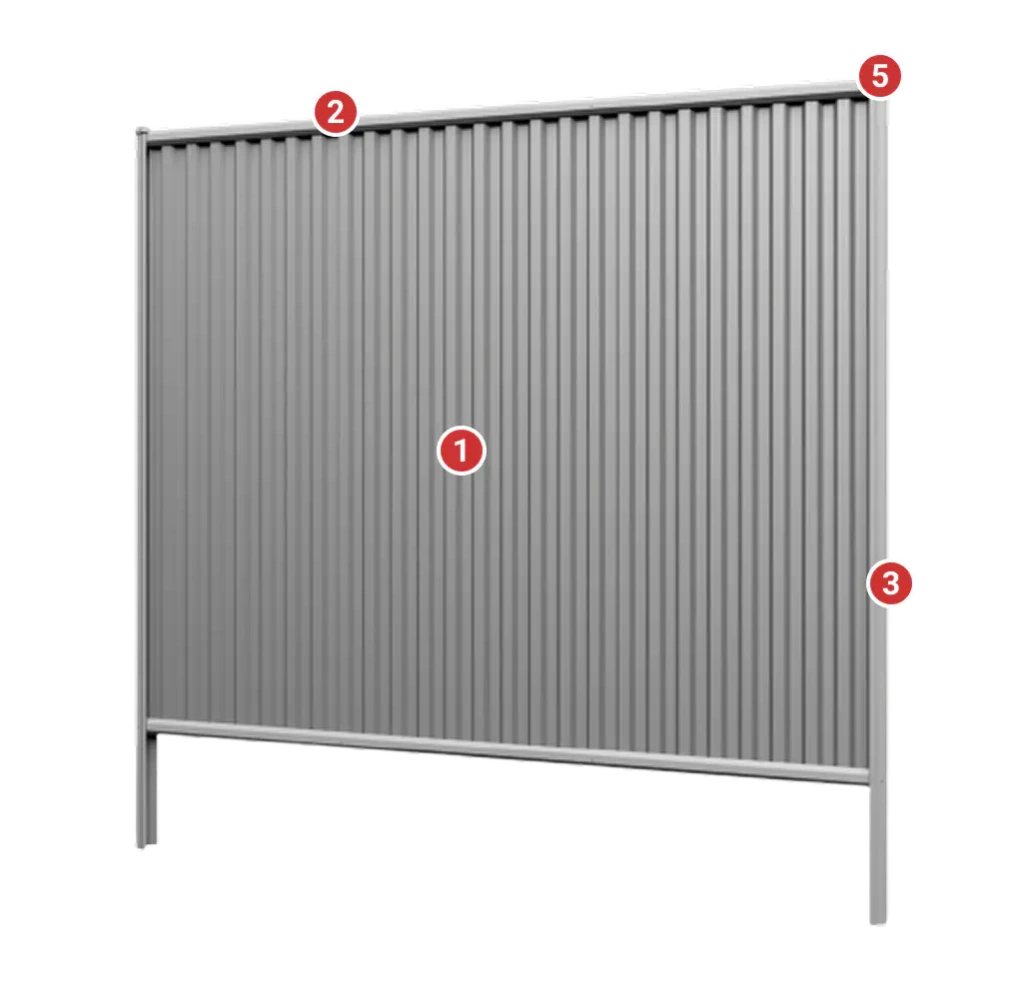

Заполнение Профнастил С21

Элементы	Размеры	Количество

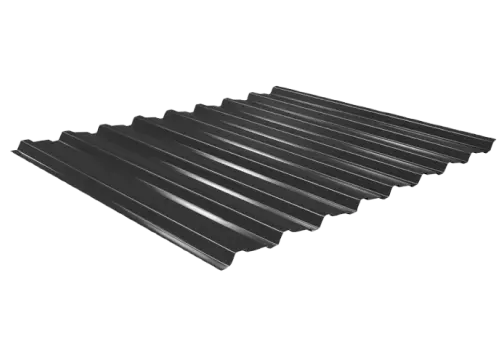

1. Профнастил С21	ширина: 1045 мм высота: 500-2500 мм толщина стали: 0,5 мм	3 шт. на секцию

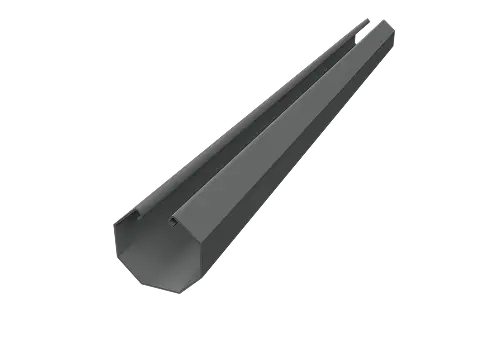

2. Направляющие	длина: 2500 / 3070 мм профиль: 60х20 мм толщина стали: 1,0 мм	2 шт. на секцию

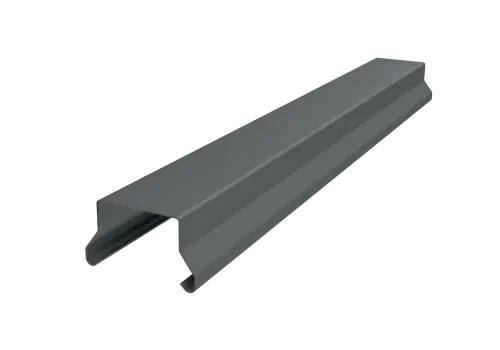

3. Стойки	длина: 2500 или 3000 мм профиль: 84х48 мм толщина стали: 1,0 мм	2 шт. на секцию

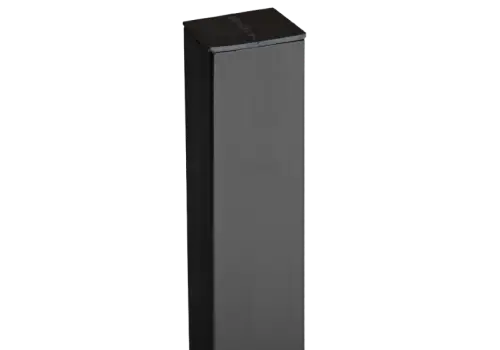

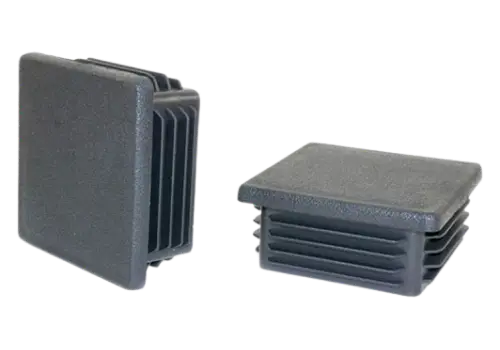

4. Столбы с заглушками	длина: 1000-3000 мм профиль: 62х55 или 90х55 мм толщина стали: 1,4 или 1,6 мм	1 шт. на секцию

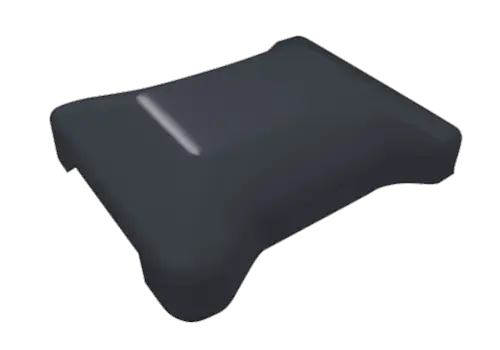

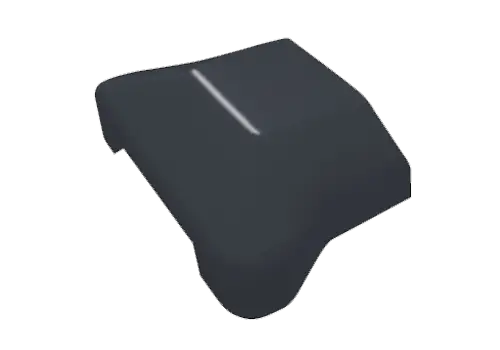

5. Крышки стоек	-	2 шт. на секцию
6. Саморезы	размер 5,5х19 мм размер 4,8х35 мм	18 шт. 4 шт.

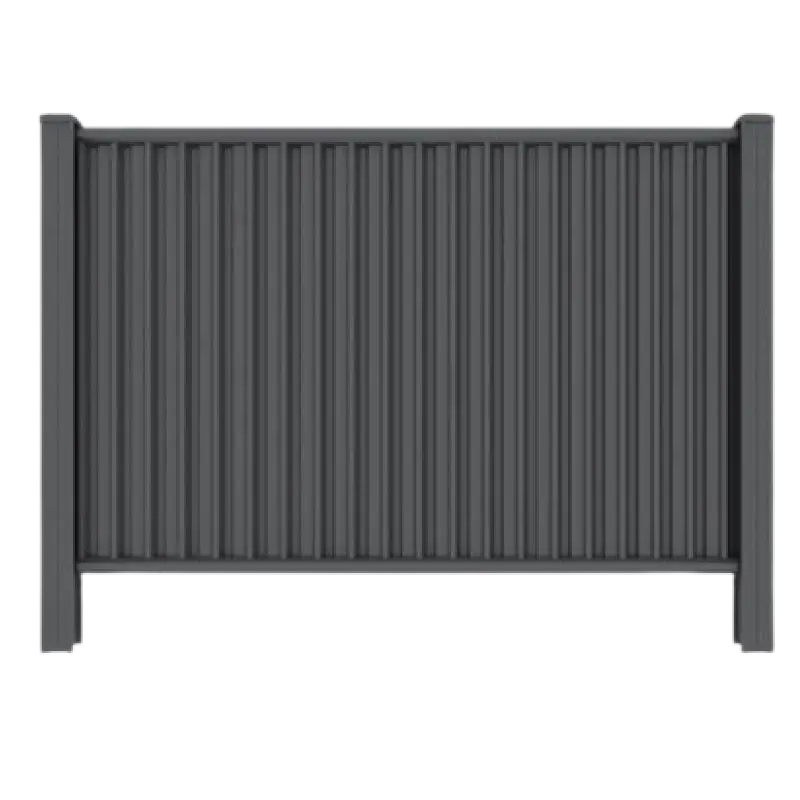

Заполнение Профнастил Н60

Элементы	Размеры	Количество
1. Профнастил Н60	ширина: 2500 мм высота: 915 мм толщина стали: 0,7 мм	2 шт. на секцию
2. Направляющие	длина: 2500 / 3070 мм профиль: 60х20 мм толщина стали: 1,0 мм	2 шт. на секцию
3. Стойки	длина: 2500 или 3000 мм профиль: 84х48 мм толщина стали: 1,0 мм	2 шт. на секцию
4. Столбы с заглушками	длина: 3000 мм профиль: 62х55 толщина стали: 1,4	1 шт. на секцию
5.Крышки стоек	-	2 шт. на секцию
6.Декоративные накладки	длина: 2500 мм	4 шт.
7. Декоративные накладки угловые	длина: 2500 мм	4 шт.
8. Саморезы	размер 5,5х19 размер 4,2х16 ПШ	24 шт. 4 шт.

Заполнение Estet

Высота секции: 1,65 или 2,0 метра
Ширина секции: 2,5 метра

Элементы	Размеры	Количество
1. Панель Estet	ширина: 860 мм высота: 1600 или 1970 мм толщина стали: 0,5 мм	3 шт. на секцию
2. Направляющие	длина: 2500 мм профиль: 60х20 мм толщина стали: 1,0 мм	2 шт. на секцию
3. Стойки	длина: 2500 или 3000 мм профиль: 84х48 мм толщина стали: 1,0 мм	2 шт. на секцию
4. Столбы с заглушками	длина: 2500 мм профиль: 62х55 или 90х55 мм толщина стали: 1,4 или 1,6 мм	1 шт. на секцию
5. Крышки стоек	-	2 шт. на секцию
6. Саморезы	размер 5,5х19 мм размер 4,8х35 мм	18 шт. 4 шт.

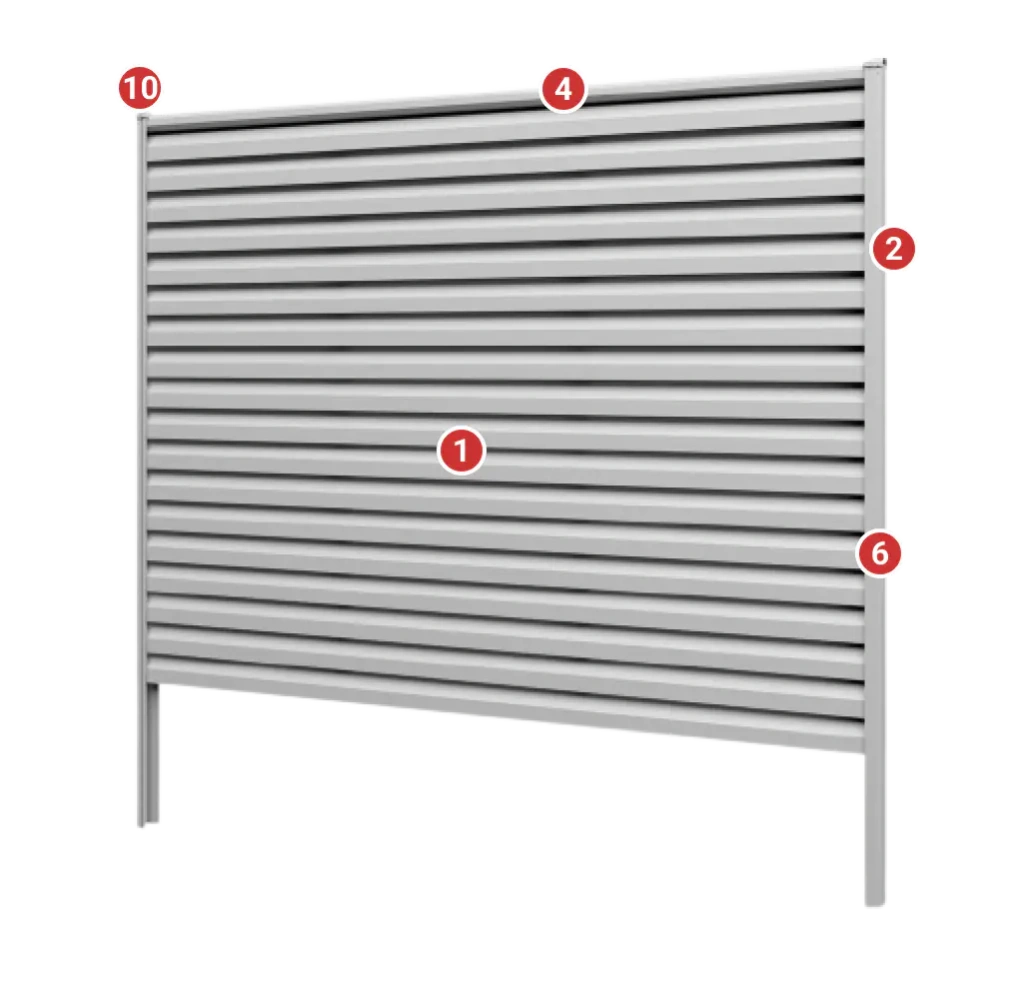

Заполнение ламели Milan

Элементы	Размеры	Количество
1. Ламели Milan	длина: 500-2500 мм	18 шт. на секцию (для секции 2х2,5м)
2. Стойки	длина: 2500 или 3000 мм профиль: 84х48 мм толщина стали: 1 мм	2 шт. на секцию
3. Столбы с заглушками (на углы)	длина: 2500 или 3000 мм профиль: 62х55 мм толщина стали: 1,4 мм	1 шт. на секцию
4. Крышка	длина: 2000 или 2500 мм профиль: 62х40 мм	1 шт. на секцию
5. Крепежная планка	длина: 2000 или 2500 мм	1 шт. на секцию длиной до 2 м 2 шт. на секцию длиной до 2,5 м
6. Крепежный вкладыш левый / правый	длина: 2000 мм	1 шт. / 1 шт.
7. Планка завершающая 50х50	длина: 2000 или 2500 мм	1 шт.
8. Декоративные накладки (при использовании столбов по периметру)	длина: 2000 или 2500 мм	4 шт.
9. Декоративные накладки угловые	длина: 2000 или 2500 мм	4 шт.
10. Крышки стоек	-	2 шт.
11. Саморезы	5,5х19	10 шт.
12. Саморезы ПШ	4,2х16	44 шт.

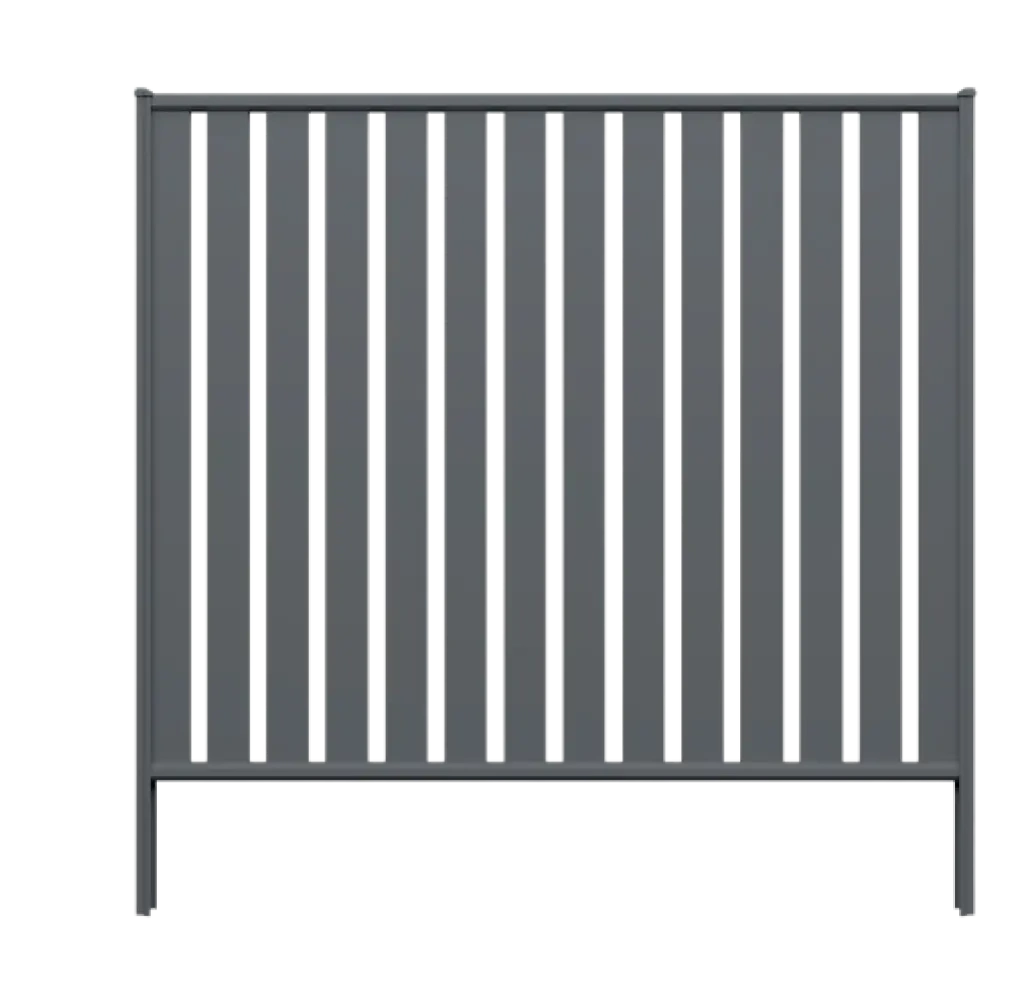

Заполнение ламели Texas

Элементы	Размеры	Количество
1. Ламели Texas 125	длина: 500-2500 мм	16 шт.
2. Зазор между ламелями	2,5 см
3. Стойки	длина: 2500 или 3000 мм профиль: 84х48 мм толщина стали: 1,0 мм	2 шт. на секцию
4. Столбы с заглушками	длина: 1000 или 3000 мм профиль: 62х55/90х55 мм толщина стали: 1,4/1,6 мм	1 шт. на секцию
5. Направляющая Estet	60х20х2500 мм	2 шт. на секцию
6. Крепежный вкладыш Texas	длина: 2000 мм	3 шт. на секцию
7. Декоративные накладки	длина: 2000 или 2500 мм	4 шт.
8. Крышки стоек		2 шт.
9. Саморезы	5,5х19	18 шт.
10. Саморезы ПШ	4,2х16	12 шт.

Ветровые нагрузки

• Ограждения высотой 2,0 метра без столба между стойками предназначены для установки в I и II ветровых районах РФ с типом местности «B» и «C».
• Ограждения высотой 2,0 метра со столбом между стойками предназначены для установки в I, II и III ветровых районах РФ с типом местности «B» и «C».
• Ограждения высотой 2,4 метра должны устанавливаться только со столбом между стойками в I и II ветровых районах РФ с типом местности «B» и «C».

Типы местности:

«А» - открытые побережья морей, озёр и водохранилищ, пустыни, степи, тундра.
«В» - городские территории, лесные массивы и другие местности равномерно покрытые препятствиями высотой более 10 метров.
«С» - городские районы с застройкой зданиями высотой более 25 метров.

Доборные элементы:
