Панельные ограждения 2D Bastion

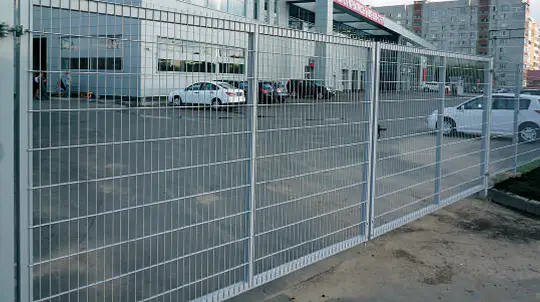

Ограждения BASTION для промышленных объектов

Самые прочные панели Grand Line® для особенно жёстких условий эксплуатации. Конструкция сварных панелей и толщины прутков обеспечивают максимальную жёсткость панелей ограждения.

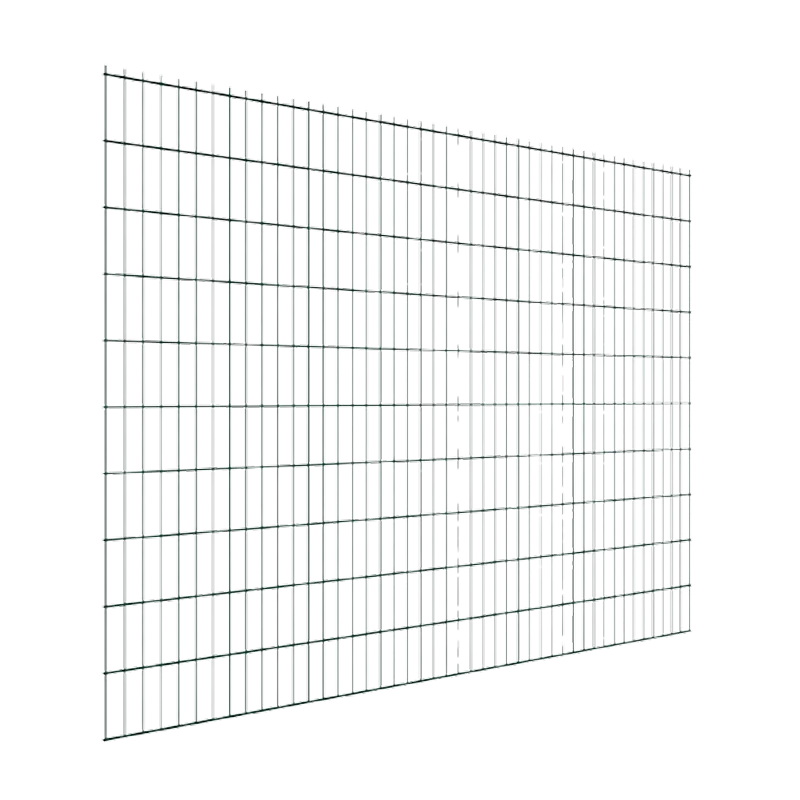

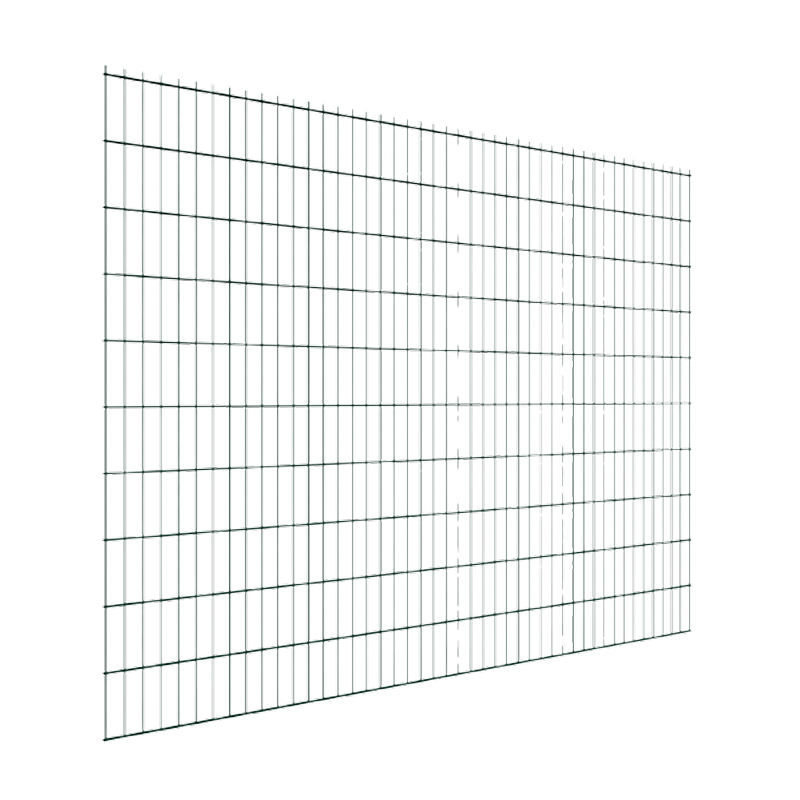

Панели ограждения выполнены из оцинкованных прутков толщиной 5 мм (вертикальные) и 6 мм (горизонтальные) с последующей окраской. Необходимая жесткость панели 2D достигается применением двух горизонтальных прутков. Для установки панелей рекомендованы столбы 62х55 или 90х55. Столбы изготовлены из оцинкованной стали, шов профилированный с замком seam-lock (без применения сварки) усиленным клинч-системой.

Готовые решения для:

• Промышленных предприятий
• Аэропортов
• Вокзалов
• Автостоянок
• Школ
• Детских площадок

Гарантия

Гарантия на сохранность внешнего вида
Производитель гарантирует, что на протяжении срока действия настоящей гарантии на лицевой стороне изделия не возникнут следующие дефекты:

• отслоение и растрескивание покрытия
• неравномерное сильное изменение цвета
• пятна ржавчины

Гарантия на технические характеристики
Производитель гарантирует, что в течение гарантийного перио- да на элементах панельных ограждений не возникнет сквозной коррозии.

Все элементы ограждения проходят 9 стадий подготовки поверхности, в том числе нанесение конверсионного слоя OXSILAN®, что значительно увеличивает коррозионную стойкость изделия.

Покрытия и цветовая гамма

Полимерное покрытие

• 9 стадий подготовки поверхности в автоматическом туннеле с нанесением конверсионного нано-покрытия OXSILAN®.
• Гарантируемая толщина полимерного покрытия - не менее 80 мкм.
• Результат теста на адгезию - 0 баллов.
• cтойкость к солевому туману - не более 2 мм через 1500 часов в камере солевого тумана.

Варианты цветов:

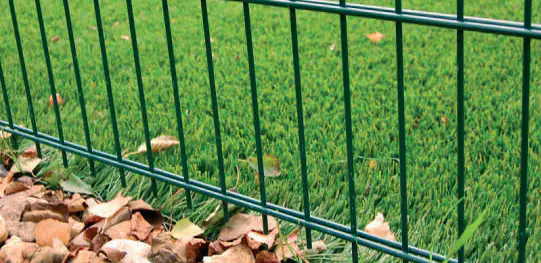

Панели BASTION 5/6 и ВASTION 6/8

Панели изготовлены из стальных горячеоцинкованных прутков. Прутки оцинкованы по ГОСТ 3282.

Большое количество прутков в панели увеличивает важность технологии сварки.
Сварные соединения выполнены по технологии CMT (Cold Metal Transfer), обеспечивающей сохранение цинкового слоя в местах сварки.

Возможно изготовление панелей из чёрного прутка с покрытием методом горячего цинкования по ГОСТ 9.307-89.

Столбы

Все столбы выполнены из оцинкованной стали.
Для столбов с толщиной стенки 1,4 и 1,6 мм применяется марка проката 320.
Столбы с толщиной стенки 2 мм изготовлены из марки проката 220.

Соединительный шов столбов 62х55 мм и 90х55 мм создан по уникальной технологии Seam-lock. Технология позволяет не применять сварку, что обеспечивает сохранность цинкового покрытия, т.е. долговечность каждого столба.

По желанию заказчика столбы могут быть изготовлены из неоцинкованной стали с последующим нанесением защитного цинкового слоя методом горячего цинкования по ГОСТ 9.307-89.

Столб с приваренным основанием

Крепления

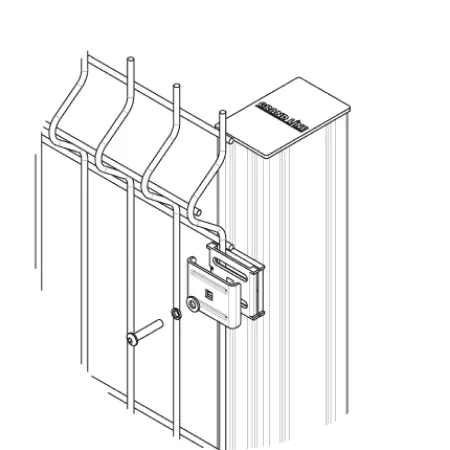

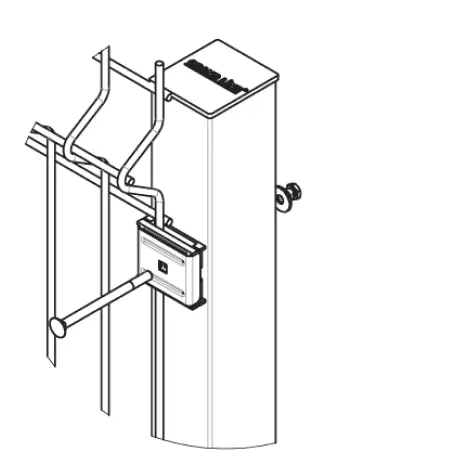

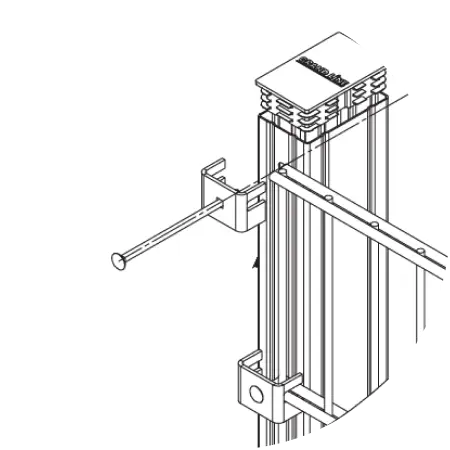

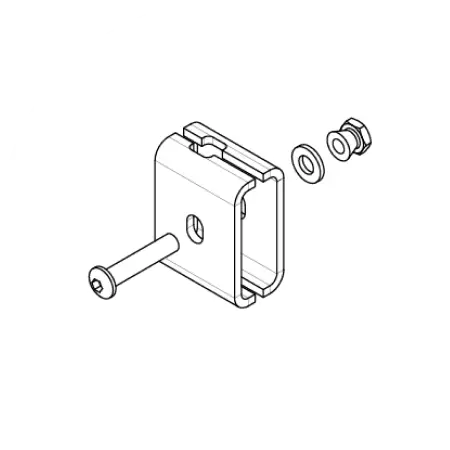

Для крепления «Скоба + Болт» изготавливаются столбы с отверстиями. Для крепления «Скоба + Винт» производятся столбы с резьбовыми втулками (бонки). Для крепления «Скоба + Саморез» или «Хомут» отверстия в столбах не выполняются.

Крепления специально разработаны для систем ограждения, что означает полное соответствие условиям эксплуатации, антивандальность креплений, комплектацию всеми необходимыми элементами (например, пластиковыми вставками для крепления «Хомут»).

Дополнительная комплектация

1. Винтовые опоры на фланце
2. Наконечник для уличного освещения
3. Наконечники для барьеров безопасности

• Наконечники V и L для столба 62х55 мм
• Наконечники V и L Medium
• Наконечник прямой
• Наконечник универсальный

Калитки и ворота

Ширина:
калитка - 1 м; 1,25 м
ворота - 3,0 – 9,0 м (с шагом 0,5 м)
Высота:
калитка - 1,03 м; 1,53 м; 1,73 м; 2,03 м; 2,43 м
ворота - 1,53 м; 1,73 м; 2,03 м; 2,43 м
Опорные столбы:
80х80 мм; 100х100 мм; 140х140 мм
Рамка:
квадратная труба - 60х60 мм
Заполнение:
панель Bastion 5/6

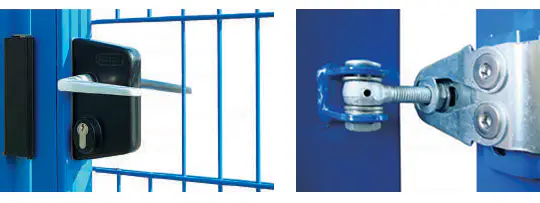

Фурнитура:
петли Locinox GBMU4DSHIELD
замок Locinox LAKQ U2
ригель в землю для ворот Locinox VSF - 2 шт.
притворная планка для калитки и ворот Locinox SAKL QF

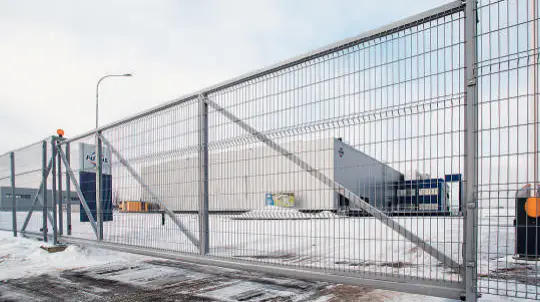

Откатные ворота

Ширина:
3,0 – 9,0 м (с шагом 0,5 м)
Высота:
2,03 м; 2,23 м; 2,43 м
Рамка ворот, опорная и притворная рамка:
квадратная труба 60х60 мм или 80х80 мм в зависимости от веса ворот
